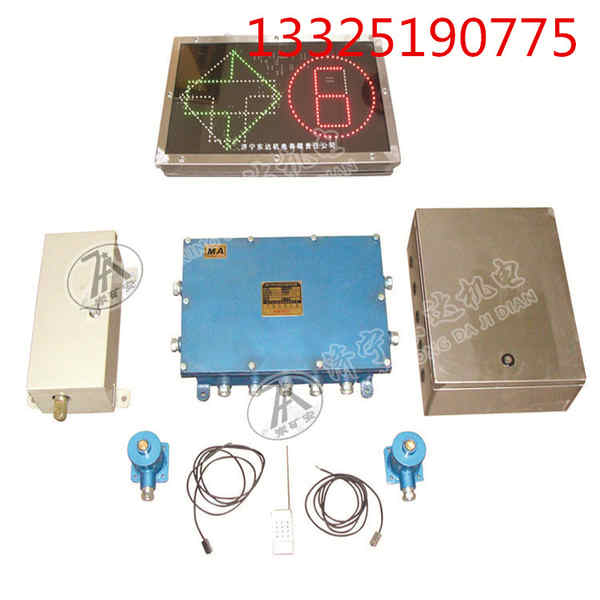

ZKC-127K型礦用司控道岔裝置結構特點

 ZKC-127K型礦用司控道岔裝置用PLC控制器

裝置特點：

ZKC-127K型礦用司控道岔裝置用PLC控制器結構簡單、工作可靠、維修方便，有效地改善了工作條件，提高了運輸效率。

工作原理：

1、PLC控制系統：當控制器接收到發送器（或按鈕）信號后，可控制執行機構（氣缸或油缸）動作，扳動道岔。當道岔扳到位時，顯示器顯示道岔位置。

2、顯示功能：顯示器能正確顯示道岔當前位置。

3、提示功能：當道岔兩邊都不到位時,顯示器不顯示道岔位置。.

4、發送器遙控距離：0～50m（無遮擋）、遙控角度：0～300。

5、道岔動作靈敏度高，動作時間：≤3s。

主要組成結構及技術參數

   ZKC-127K型司控道岔裝置用控制器

1.額定工作電壓：AC  127V

2.額定功率：40W

3.本安參數：U0：DC12.5V，I0：1A

   ZKC-12F型司控道岔裝置用發送器

1.額定工作電壓：DC  12V

2.額定工作電流：≤30mA

3.發射有效距離≤50m

   ZKC-12X型司控道岔裝置用顯示器

1.額定工作電壓：DC  12V

2.有效顯示距離≤30m

3.顯示方式：LED燈組成圖標

   GUC15型礦用本安型位置傳感器

1.額定工作電壓：DC  12V

2.接點容量：DC12.5V/1A

3.有效感應距離：≤15㎜

   AHS-12礦用本安型控制按鈕

1.額定工作電壓：DC  12V

2.額定工作電流：≤5mA

3.按鈕為常開式

CFHC10-0.8礦用本安型氣動電磁閥

1.額定工作電壓：DC  12V

2.額定工作電流：≤266mA

3.輸入氣壓：0.2 ～0.8MPa

以質為本       安全**

企業理念       企業文化與國際市場接軌

企業精神       以煤礦安全**為指導精神

企業價值觀     以人為本  構建和諧

為每個客戶做最優質的服務

礦用司控道岔廠家 ZKC127型氣動道岔裝置

濟寧東達機電有限責任公司

JININGDonGDAJIDIANYOUXIANZERENGONGSI

地    址：山東省濟寧任城經濟開發區山博路南、志學路西

咨詢請撥打: 濟寧東達機電喬經理13325190775（微信同號）

銷售電話：0537-3168136    業務QQ：1802287547

傳真：0537-3168136        郵編：272100

E - mail：1802287547@qq.com   網址：http://www.jnddjd.com/

概述：

ZKC-127K型礦用司控道岔裝置用PLC控制器主要適用于煤礦井下大巷道岔的自動控制，取代人工扳道。礦用司控道岔裝置是由電機車司機用發送器（或按鈕）控制道岔位置，道岔上方有岔位顯示器，顯示道岔位置。
