一、概述

1. 用途及適用范圍：GUJ30 堆煤傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器

適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶堆煤檢測之用。

2. 特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1. 防爆型式及標志

防爆型式：礦用本質安全型；防爆標志為：Ex ibⅠMb。

2. 型號編制說明

G U J 30

動作角度，度

工作原理，角度

物位

傳感器

3. 接點容量：DC12.5V/0.5A(備注：符合簡單設備的規定，用于經防爆檢驗合格的本質安全電路中) ；

4. 輸出信號：常開無源接點：1 對；

5. 外形尺寸：390mm×170mm×65mm。

6. 質量：2kg。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～+40℃；

b)相對濕度：不大于 96%（+25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫：+60℃；

b)低溫：-40℃；

d)振動：加速度 50m/s2；

e)沖擊：峰值加速度 500m/s2。

四、結構特征及工作原理

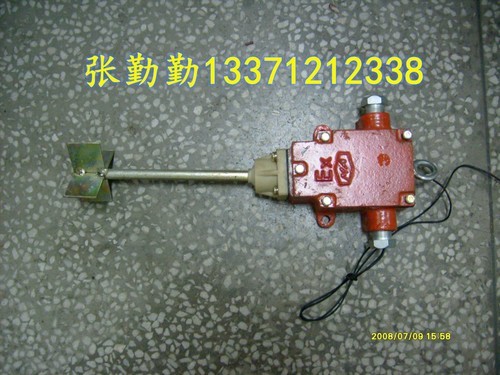

1. 結構特征：傳感器由外殼、煤位觸桿、開關接點、接線端子等部分組成。

2. 工作原理：傳感器工作原理為機械開關式。當出現運輸機埋機頭、滿倉、滿煤漏斗時，煤觸及

堆煤傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于 30±3°時，傳感器動作，傳感器能自動

切斷運輸機的電源實現煤位保護，連接的控制箱語音報警。

五、主要性能

1. 接觸電阻：閉合接點的接觸電阻不大于 0.1Ω，振動、沖擊后不大于 0.2Ω。

2. 動作角度：30°±3°；

3. 復位角度：10°±3°；

4. 觸桿動作力：≤9.8N；

5. 輸出信號：常開無源接點：一對；

6. 動作性能：傳感器受動作力作用，觸桿轉動至動作角度時應立即動作，常開接點閉合，動作力

撤除探桿自動返回原位經過復位角度時立即恢復，常開接點斷開。
