1. 1 用途及適用范圍：

GWD100煤礦用溫度傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為監測帶式輸送機輸送帶溫度之用。

2. 特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1. 防爆型式及標志

防爆型式：礦用本質安全型；防爆標志為：Ex ibⅠMb。

2. 型號編制說明

G W D 100

測量溫度范圍值

定值式

溫度

傳感器

3. 外形尺寸：150mm×62mm×42mm；

4. 重量：0.2kg。

5. 本安參數：Ui：DC12.5V；Ii：1.5A；Ci：0uF；Li：OmH；

工作電壓：12V，工作電流：≤100mA。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～+40℃；

b)相對濕度：不大于 96%（+25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫：+60℃；

b)低溫：-40℃；

d)振動：加速度 50m/s2；

e)沖擊：峰值加速度 500m/s2。

四、結構特征及工作原理

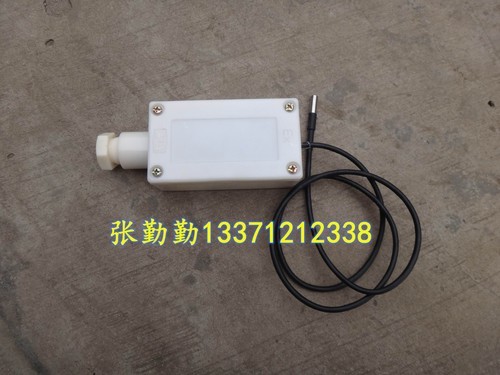

1. 結構特征：傳感器由外殼、溫度探頭、接線端子等部分組成。

2. 工作原理：傳感器的溫度傳感元件為 LM35,其將溫度信號轉變?yōu)閷?duì)應的電壓信號或開關量信號送

至可編程控制箱，通過 PLC 控制輸出相應的控制信號。當溫度達到報警值時，可編程控制箱控制電磁閥動作灑水。電壓量信號時通過設定可將溫度保護整定在不同的數值（0℃～100℃），實現超溫保護；開關量信號溫度保護值為 60℃±2℃。

五、基本性能

1.動作溫度：在 0℃～100℃范圍內可調。

2.動作點出廠默認設定在 60℃，誤差：±2℃。

3.信號輸出方式：

a) 一組電壓信號：（0～2）V；

b) 一組高低電平信號：高電平≥9V，低電平≤3V。

4.動作性能

當被測點溫度超過設定溫度時，傳感器連接的控制箱語音報警；當被測點溫度低于設定溫度時，傳感器連接的控制箱語音不報警。
